TL;DR

Die Tiefensuche gehört zu den "Uninformierten Suchverfahren": Es werden keine weiteren Pfadkosten, sondern nur die Anzahl der Schritte berücksichtigt.

Die Tiefensuche entsteht, wenn man bei der Tree-Search oder der Graph-Search für die Datenstruktur einen Stack benutzt: Expandierte Nachfolger werden immer oben auf den Stack gelegt, und der nächste zu expandierende Knoten wird oben vom Stack genommen. Dadurch verfolgt die Tiefensuche einen Pfad immer erst in die Tiefe.

Bei Sackgassen erfolgt automatisch ein Backtracking, d.h. es wird zum letzten Knoten mit einer Alternative zurückgegangen. Dies liegt daran, dass bei einer Sackgasse keine Nachfolger expandiert und oben auf den Stack gelegt werden.

Videos (YouTube)
Videos (HSBI-Medienportal)
Lernziele
  • (K2) Verwendete Datenstrukturen
  • (K2) Algorithmische Abläufe, Terminierung
  • (K2) Optimalität, Vollständigkeit und Komplexität
  • (K3) Uninformierte Suchverfahren: Tiefensuche

Hole das Buch

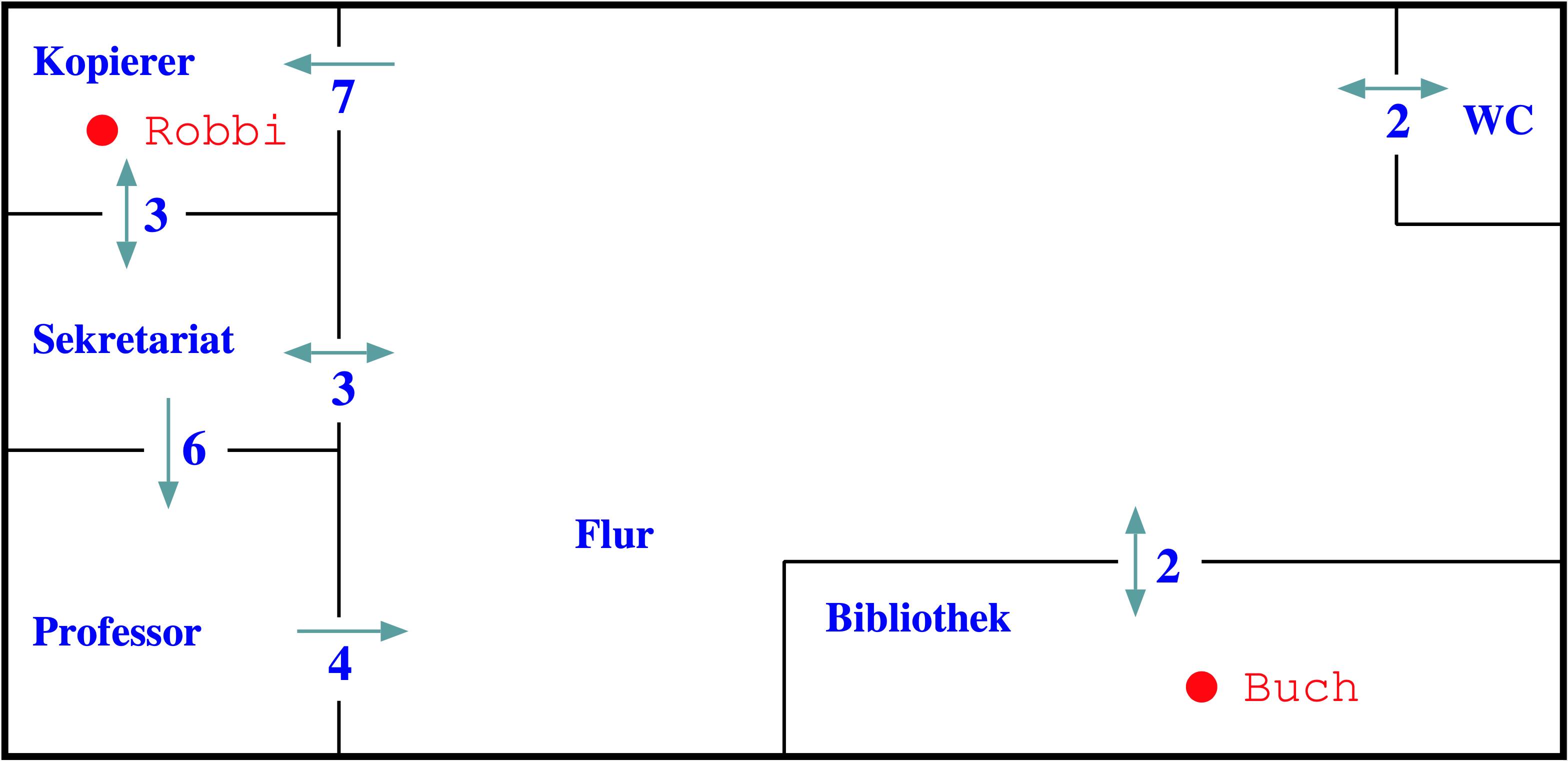

Das Beispiel ist ein Büroflur in der Uni. Neben den Büros gibt es eine Bibliothek und einen Kopiererraum, wo auch der Roboter sich gerade aufhält. Die Aufgabe für den Roboter lautet: Hole das Buch aus der Bibliothek (und bringe es zum Kopier). (Damit das Beispiel und der sich daraus ergebende Problemgraph nicht zu groß und zu unübersichtlich werden, soll das Ziel hier darin liegen, dass der Roboter das Buch in der Bibliothek aufnimmt.)

Es stehen zwei Aktionen zur Verfügung:

  1. Der Roboter kann von einem in den nächsten Raum wechseln (Kosten siehe Pfeile)
  2. Der Roboter kann das Buch aufnehmen (Kosten: 3)

Dabei sind die Durchgänge teilweise nur in einer Richtung zu benutzen (Pfeilrichtung).

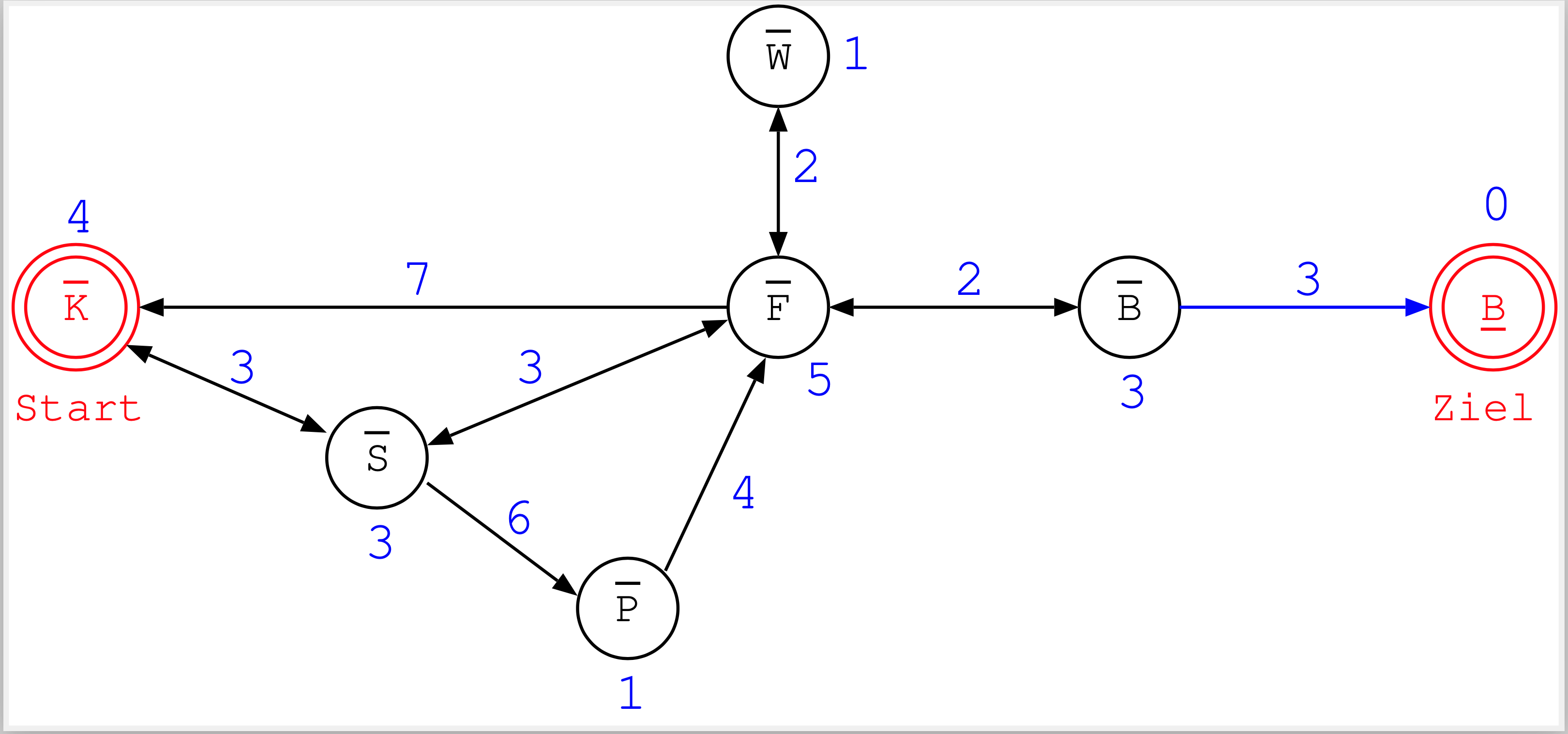

Problemgraph zum Kopiererbeispiel

=> Problemlösen == Suche im Graphen

Uninformierte ("blinde") Suche:

Keine Informationen über die Kosten eines Pfades: Nur die Pfadlänge (Anzahl der Schritte) zählt.

Varianten:

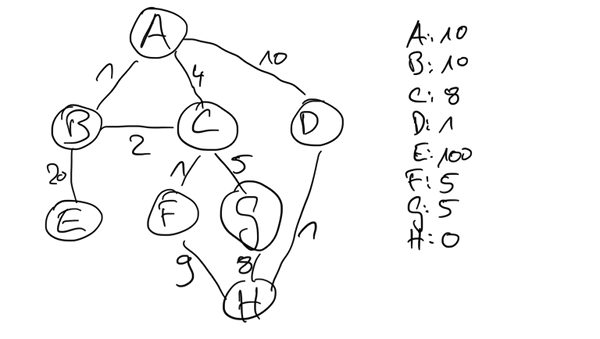

Anmerkungen Wegesuche (Landkarte)

Bei der Wegesuche hat man den Problemgraphen bereits durch die Orte und die Verbindungen (Straßen) zwischen ihnen gegeben. Es gibt nur eine ausführbare Aktion: "fahre nach".

Dabei können nur die Anzahl der Zwischenstationen auf dem Weg gezählt werden ("uninformierte Suche"), oder man ordnet den Kanten Kosten zu (bei der Wegesuche wären dies die Entfernungen zwischen den Orten oder die Zeit, die man von A nach B braucht) und landet damit bei der "informierten Suche".

Normalerweise hat man eine Ordnung auf den Aktionen, d.h. für einen Knoten ergibt sich daraus eine Reihenfolge, in der die Aktionen angewendet werden und die Nachfolger expandiert werden. Bei der Wegesuche hat man dies nicht, insofern muss man willkürlich eine Ordnung festlegen. In dieser Veranstaltung ist dies die alphabetische Reihenfolge der Knoten (Orte).

Tiefensuche (TS, DFS)

Erinnerung Tree-Search

  1. Füge Startknoten in leere Datenstruktur (Stack, Queue, ...) ein
  2. Entnehme Knoten aus der Datenstruktur:
    • Knoten ist gesuchtes Element: Abbruch, melde "gefunden"
    • Expandiere alle Nachfolger des Knotens und füge diese in die Datenstruktur ein
  3. Falls die Datenstruktur leer ist: Abbruch, melde "nicht gefunden"
  4. Gehe zu Schritt 2

=> Was passiert, wenn wir einen Stack einsetzen?

Bemerkungen

  • Nachfolger eines Knotens: Alle von diesem Zustand durch Aktionen erreichbare Zustände

  • Suchalgorithmus mit Stack als Datenstruktur => Tiefensuche

    • Zu betrachtender Knoten in Schritt 2 wird oben vom Stack genommen
    • Expandierte Knoten werden in Schritt 2.a oben auf den Stack gelegt Dabei i.A. die vorgegebene Reihenfolge der Nachfolgeknoten beachten!

    Auswirkung: Weg wird in die Tiefe verfolgt (deshalb "Tiefensuche")

  • Im [Russell2020] wird die Datenstruktur zum Halten der zu expandierenden Knoten (also hier im Fall der Tiefensuche der Stack) auch "Frontier" genannt.

  • Backtracking: Wenn der Weg in eine Sackgasse führt, d.h. ein Knoten keine Nachfolger hat, werden bei der Expansion des Knotens keine Nachfolger auf den Stack gelegt. Die Evaluation des nächsten Knotens auf dem Stack bewirkt deshalb ein Zurückspringen im Suchbaum zum letzten Knoten auf dem aktuellen Weg mit noch offenen Alternativen ...

Konventionen für diese Lehrveranstaltung

In der Beschreibung der Algorithmen werden häufig nur die letzten Knoten der partiellen Wege in den Datenstrukturen mitgeführt (das gilt auch für die Beschreibung im [Russell2020]). Dies erschwert die Nachvollziehbarkeit, wenn man die Queue oder den Stack schrittweise aufschreibt. Deshalb wird für diese Veranstaltung die Konvention eingeführt, immer die partiellen Wege aufzuschreiben.

Nicht Bestandteil der Algorithmen, dient aber der Nachvollziehbarkeit: Expandierte Knoten sollen alphabetisch sortiert an der korrekten Stelle in der Datenstruktur auftauchen, dabei soll aber natürlich die Reihenfolge der ursprünglich in der Datenstruktur enthaltenen Knoten nicht modifiziert werden. (Bei "echten" Problemen wird die Reihenfolge der expandierten Nachfolger in der Regel durch eine Reihenfolge der anwendbaren Operationen bestimmt.)

Weitere Hinweise

  • Die Tiefensuche wurde zufällig am Beispiel Tree-Search eingeführt. Man kann auch Graph-Search einsetzen. Wichtig ist nur, dass als Datenstruktur ein Stack genutzt wird.

  • Bei Tree-Search werden bereits besuchte Knoten u.U. immer wieder besucht. Zyklen im aktuell entwickelten Pfad sind also möglich! Außerdem sind mehrere Wege zum selben (Zwischen-/End-) Knoten in der Datenstruktur möglich!

  • Im [Russell2020] wird der Begriff "Backtracking" für den rekursiven Tiefensuche-Algorithmus verwendet. Dies steht im Gegensatz zum üblichen Sprachgebrauch in der KI!

Tiefensuche (rekursive Variante)

  1. Startknoten ist gesuchtes Element: Abbruch, melde "gefunden"
  2. Für jeden Nachfolger des Startknotens:
    • Rufe Tiefensuche für aktuellen (Nachfolger-) Knoten auf
    • Ergebnis "gefunden": Abbruch, melde "gefunden"
  3. Abbruch, melde "nicht gefunden"

Bemerkungen

  • Eigenschaften wie "normale" Tiefensuche
  • Einfacher zu implementieren: Nutzung des Stacks wird auf den Compiler verlagert (Funktionsaufruf, Stack des Prozesses ...)
  • Speicherbedarf: Für jeden Knoten wird nur der nächste Knoten expandiert, plus Speicher für die Funktion

Eigenschaften der Tiefensuche

Siehe Breitensuche

Wrap-Up

  • Uninformierte Suchverfahren
    • Keine weiteren Pfadkosten (nur Anzahl der Schritte)
    • Tiefensuche: Verfolge einen Pfad zuerst in die Tiefe
    • Backtracking bei Sackgassen (automatisch durch den Stack)
