Syntaxgesteuerte Interpreter

Überblick Interpreter

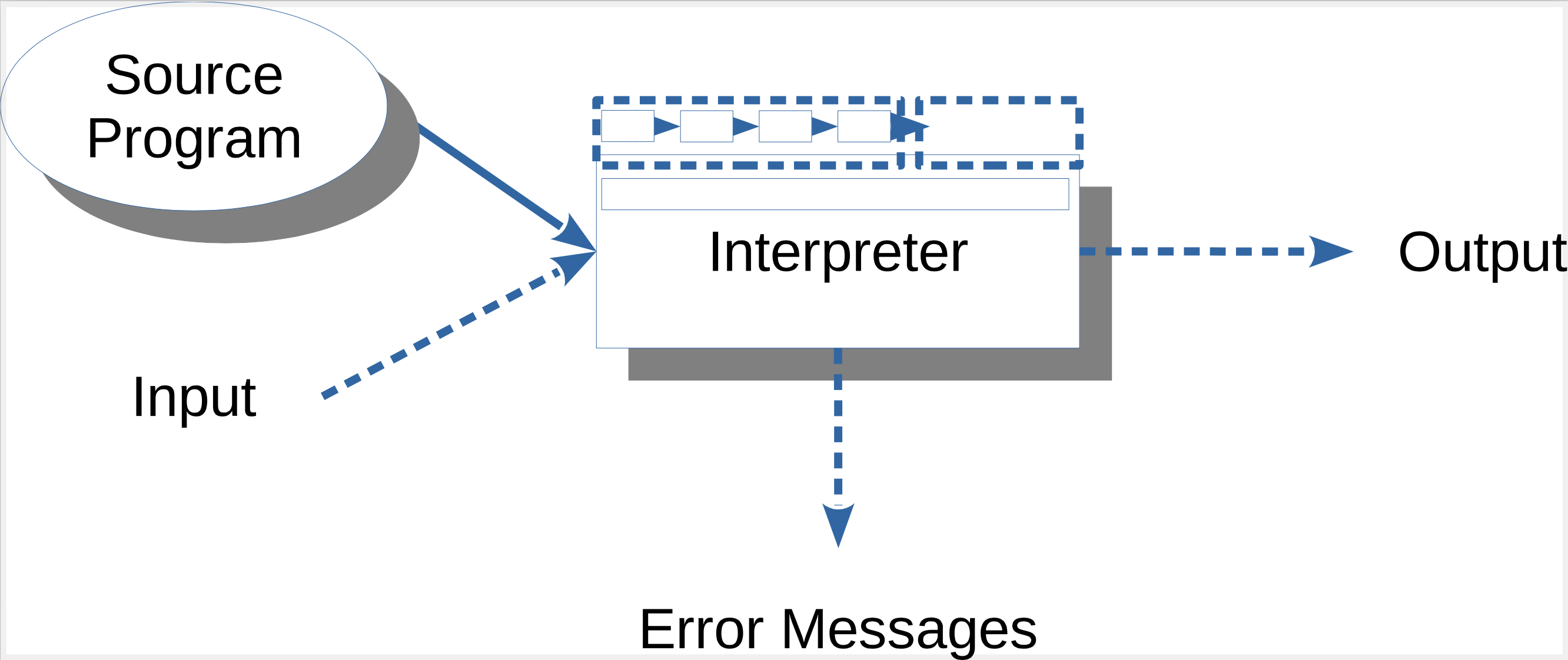

Beim Interpreter durchläuft der Sourcecode nur das Frontend, also die Analyse. Es wird kein Code erzeugt, stattdessen führt der Interpreter die Anweisungen im AST bzw. IC aus. Dazu muss der Interpreter mit den Eingabedaten beschickt werden.

Es gibt verschiedene Varianten, beispielsweise:

• Syntaxgesteuerte Interpreter

  • Einfachste Variante, wird direkt im Parser mit abgearbeitet
  • Keine Symboltabellen, d.h. auch keine Typprüfung oder Vorwärtsdeklarationen o.ä. (d.h. erlaubt nur vergleichsweise einfache Sprachen)
  • Beispiel: siehe nächste Folie

• AST-basierte Interpreter

  • Nutzt den AST und Symboltabellen
  • Beispiel: siehe weiter unten

• Stack-basierte Interpreter

  • Simuliert eine Stack Machine, d.h. hält alle (temporären) Werte auf einem Stack
  • Arbeitet typischerweise auf bereits stark vereinfachtem Zwischencode (IR), etwa Bytecode

• Register-basierte Interpreter

  • Simuliert eine Register Machine, d.h. hält alle (temporären) Werte in virtuellen Prozessor-Registern
  • Arbeitet typischerweise auf bereits stark vereinfachtem Zwischencode (IR), etwa Bytecode

Weiterhin kann man Interpreter danach unterscheiden, ob sie interaktiv sind oder nicht. Python kann beispielsweise direkt komplette Dateien verarbeiten oder interaktiv Eingaben abarbeiten. Letztlich kommen dabei aber die oben dargestellten Varianten zum Einsatz.

Syntaxgesteuerte Interpreter: Attributierte Grammatiken

s     : expr                    {System.err.println($expr.v);} ;

expr returns [int v]
      : e1=expr '*' e2=expr     {$v = $e1.v * $e2.v;}
      | e1=expr '+' e2=expr     {$v = $e1.v + $e2.v;}
      | DIGIT                   {$v = $DIGIT.int;}
      ;

DIGIT : [0-9] ;

Die einfachste Form des Interpreters wird direkt beim Parsen ausgeführt und kommt ohne AST aus. Der Nachteil ist, dass der AST dabei nicht vorverarbeitet werden kann, insbesondere entfallen semantische Prüfungen weitgehend.

Über returns [int v] fügt man der Regel expr ein Attribut v (Integer) hinzu, welches man im jeweiligen Kontext abfragen bzw. setzen kann (agiert als Rückgabewert der generierten Methode). Auf diesen Wert kann in den Aktionen mit $v zugegriffen werden.

Da in den Alternativen der Regel expr jeweils zwei "Aufrufe" dieser Regel auftauchen, muss man per "e1=expr" bzw. "e2=expr" eindeutige Namen für die "Aufrufe" vergeben, hier e1 und e2.

Eingebettete Aktionen in ANTLR I

Erinnerung: ANTLR generiert einen LL-Parser, d.h. es wird zu jeder Regel eine entsprechende Methode generiert.

Analog zum Rückgabewert der Regel (Methode) expr() kann auf die Eigenschaften der Token und Sub-Regeln zugegriffen werden: $name.eigenschaft. Dabei gibt es bei Token Eigenschaften wie text (gematchter Text bei Token), type (Typ eines Tokens), int (Integerwert eines Tokens, entspricht Integer.valueOf($Token.text)). Parser-Regeln haben u.a. ein text-Attribut und ein spezielles Kontext-Objekt (ctx).

Die allgemeine Form lautet:

rulename[args] returns [retvals] locals [localvars] : ... ;

Dabei werden die in "[...]" genannten Parameter mit Komma getrennt (Achtung: Abhängig von Zielsprache!).

Beispiel:

add[int x] returns [int r] : '+=' INT {$r = $x + $INT.int;} ;

Eingebettete Aktionen in ANTLR II

@members {
    int count = 0;
}

expr returns [int v]
      @after {System.out.println(count);}
      : e1=expr '*' e2=expr     {$v = $e1.v * $e2.v; count++;}
      | e1=expr '+' e2=expr     {$v = $e1.v + $e2.v; count++;}
      | DIGIT                   {$v = $DIGIT.int;}
      ;

DIGIT : [0-9] ;

Mit @members { ... } können im generierten Parser weitere Attribute angelegt werden, die in den Regeln normal genutzt werden können.

Die mit @after markierte Aktion wird am Ende der Regel list ausgeführt. Analog existiert @init.

ANTLR: Traversierung des AST und Auslesen von Kontext-Objekten

Mit dem obigen Beispiel, welches dem Einsatz einer L-attributierten SDD in ANTLR entspricht, können einfache Aufgaben bereits beim Parsen erledigt werden.

Für den etwas komplexeren Einsatz von attributierten Grammatiken kann man die von ANTLR erzeugten Kontext-Objekte für die einzelnen AST-Knoten nutzen und über den AST mit dem Visitor- oder dem Listener-Pattern iterieren.

Die Techniken sollen im Folgenden kurz vorgestellt werden.

ANTLR: Kontext-Objekte für Parser-Regeln

s    : expr         {List<EContext> x = $expr.ctx.e();} ;
expr : e '*' e ;

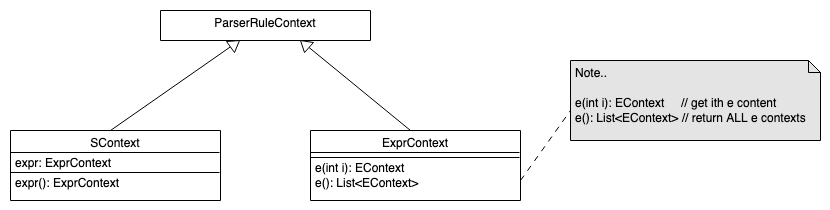

Jede Regel liefert ein passend zu dieser Regel generiertes Kontext-Objekt zurück. Darüber kann man das/die Kontextobjekt(e) der Sub-Regeln abfragen.

Die Regel s() liefert entsprechend ein SContext-Objekt und die Regel expr() liefert ein ExprContext-Objekt zurück.

In der Aktion fragt man das Kontextobjekt über ctx ab.

Für einfache Regel-Aufrufe liefert die parameterlose Methode nur ein einziges Kontextobjekt (statt einer Liste) zurück.

Anmerkung: ANTLR generiert nur dann Felder für die Regel-Elemente im Kontextobjekt, wenn diese in irgendeiner Form referenziert werden. Dies kann beispielsweise durch Benennung (Definition eines Labels, siehe nächste Folie) oder durch Nutzung in einer Aktion (siehe obiges Beispiel) geschehen.

ANTLR: Benannte Regel-Elemente oder Alternativen

stat  : 'return' value=e ';'    # Return
      | 'break' ';'             # Break
      ;

public static class StatContext extends ParserRuleContext { ... }
public static class ReturnContext extends StatContext {
    public EContext value;
    public EContext e() { ... }
}
public static class BreakContext extends StatContext { ... }

Mit value=e wird der Aufruf der Regel e mit dem Label value belegt, d.h. man kann mit $e.text oder $value.text auf das text-Attribut von e zugreifen. Falls es in einer Produktion mehrere Aufrufe einer anderen Regel gibt, muss man für den Zugriff auf die Attribute eindeutige Label vergeben.

Analog wird für die beiden Alternativen je ein eigener Kontext erzeugt.

ANTLR: Arbeiten mit dem Listener-Pattern

ANTLR (generiert auf Wunsch) zur Grammatik passende Listener (Interface und leere Basisimplementierung). Beim Traversieren mit dem Default-ParseTreeWalker wird der Parse-Tree mit Tiefensuche abgelaufen und jeweils beim Eintritt in bzw. beim Austritt aus einen/m Knoten der passende Listener mit dem passenden Kontext-Objekt aufgerufen.

Damit kann man die Grammatik "für sich" halten, d.h. unabhängig von einer konkreten Zielsprache und die Aktionen über die Listener (oder Visitors, s.u.) ausführen.

expr : e1=expr '*' e2=expr      # MULT
     | e1=expr '+' e2=expr      # ADD
     | DIGIT                    # ZAHL
     ;

ANTLR kann zu dieser Grammatik einen passenden Listener (Interface calcListener) generieren. Weiterhin generiert ANTLR eine leere Basisimplementierung (Klasse calcBaseListener):

Von dieser Basisklasse leitet man einen eigenen Listener ab und implementiert die Methoden, die man benötigt.

public static class MyListener extends calcBaseListener {
    Stack<Integer> stack = new Stack<Integer>();

    public void exitMULT(calcParser.MULTContext ctx) {
        int right = stack.pop();
        int left = stack.pop();
        stack.push(left * right);   // {$v = $e1.v * $e2.v;}
    }
    public void exitADD(calcParser.ADDContext ctx) {
        int right = stack.pop();
        int left = stack.pop();
        stack.push(left + right);   // {$v = $e1.v + $e2.v;}
    }
    public void exitZAHL(calcParser.ZAHLContext ctx) {
        stack.push(Integer.valueOf(ctx.DIGIT().getText()));
    }
}

Anschließend baut man das alles in eine Traversierung des Parse-Trees ein:

public class TestMyListener {
    public static class MyListener extends calcBaseListener {
        ...
    }

    public static void main(String[] args) throws Exception {
        calcLexer lexer = new calcLexer(CharStreams.fromStream(System.in));
        CommonTokenStream tokens = new CommonTokenStream(lexer);
        calcParser parser = new calcParser(tokens);

        ParseTree tree = parser.s();    // Start-Regel
        System.out.println(tree.toStringTree(parser));

        ParseTreeWalker walker = new ParseTreeWalker();
        MyListener eval = new MyListener();
        walker.walk(eval, tree);
        System.out.println(eval.stack.pop());
    }
}

ANTLR: Arbeiten mit dem Visitor-Pattern

ANTLR (generiert ebenfalls auf Wunsch) zur Grammatik passende Visitoren (Interface und leere Basisimplementierung). Hier muss man allerdings selbst für eine geeignete Traversierung des Parse-Trees sorgen. Dafür hat man mehr Freiheiten im Vergleich zum Listener-Pattern, insbesondere im Hinblick auf Rückgabewerte.

expr : e1=expr '*' e2=expr      # MULT
     | e1=expr '+' e2=expr      # ADD
     | DIGIT                    # ZAHL
     ;

ANTLR kann zu dieser Grammatik einen passenden Visitor (Interface calcVisitor<T>) generieren. Weiterhin generiert ANTLR eine leere Basisimplementierung (Klasse calcBaseVisitor<T>):

Von dieser Basisklasse leitet man einen eigenen Visitor ab und überschreibt die Methoden, die man benötigt. Wichtig ist, dass man selbst für das "Besuchen" der Kindknoten sorgen muss (rekursiver Aufruf der geerbten Methode visit()).

public static class MyVisitor extends calcBaseVisitor<Integer> {
    public Integer visitMULT(calcParser.MULTContext ctx) {
        return visit(ctx.e1) * visit(ctx.e2);   // {$v = $e1.v * $e2.v;}
    }
    public Integer visitADD(calcParser.ADDContext ctx) {
        return visit(ctx.e1) + visit(ctx.e2);   // {$v = $e1.v + $e2.v;}
    }
    public Integer visitZAHL(calcParser.ZAHLContext ctx) {
        return Integer.valueOf(ctx.DIGIT().getText());
    }
}

Anschließend baut man das alles in eine manuelle Traversierung des Parse-Trees ein:

public class TestMyVisitor {
    public static class MyVisitor extends calcBaseVisitor<Integer> {
        ...
    }

    public static void main(String[] args) throws Exception {
        calcLexer lexer = new calcLexer(CharStreams.fromStream(System.in));
        CommonTokenStream tokens = new CommonTokenStream(lexer);
        calcParser parser = new calcParser(tokens);

        ParseTree tree = parser.s();    // Start-Regel
        System.out.println(tree.toStringTree(parser));

        MyVisitor eval = new MyVisitor();
        System.out.println(eval.visit(tree));
    }
}

Wrap-Up

• Interpreter simulieren die Programmausführung

• Syntaxgesteuerter Interpreter (attributierte Grammatiken)

• Beispiel ANTLR: Eingebettete Aktionen, Kontextobjekte, Visitors/Listeners (AST-Traversierung)
