LL-Parser

Wiederholung

PDAs und kontextfreie Grammatiken

• Warum reichen uns DFAs nicht zum Matchen von Eingabezeichen?
• Wie könnnen wir sie minimal erweitern?
• Sind PDAs deterministisch?
• Wie sind kontextfreie Grammatiken definiert?
• Sind kontextfreie Grammatiken eindeutig?

Motivation

Was brauchen wir für die Syntaxanalyse von Programmen?

• einen Grammatiktypen, aus dem sich manuell oder automatisiert ein Programm zur deterministischen Syntaxanalyse erstellen lässt
• einen Algorithmus zum sog. Parsen von Programmen mit Hilfe einer solchen Grammatik

Themen für heute

• Syntaxanlyse
• Top-down-Analyse
• rekursiver Abstieg
• LL(k)-Analyse

Syntaxanalyse

Arten der Syntaxanalyse

Die Syntax bezieht sich auf die Struktur der zu analysierenden Eingabe, z. B. einem Computerprogramm in einer Hochsprache. Diese Struktur wird mit formalen Grammatiken beschrieben. Einsetzbar sind Grammatiken, die deterministisch kontextfreie Sprachen erzeugen.

• Top-Down-Analyse: Aufbau des Parse trees von oben nach unten
  • Parsen durch rekursiven Abstieg
  • tabellengesteuertes LL-Parsing
• Bottom-Up-Analyse: LR-Parsing

Bevor wir richtig anfangen...

Def.: Ein Nichtterminal A einer kontextfreien Grammatik G heißt unerreichbar, falls es kein $a,b \in {(N \cup T)}^{\ast}$ gibt mit $S \overset{\ast}{\Rightarrow} aAb$. Ein Nichtterminal A einer Grammatik G heißt nutzlos, wenn es kein Wort $w \in T^{\ast}$ gibt mit $A \overset{\ast}{\Rightarrow} w$.

Def.: Eine kontextfreie Grammatik $G=(N, T, P, S)$ heißt reduziert, wenn es keine nutzlosen oder unerreichbaren Nichtterminale in N gibt.

Bevor mit einer Grammatik weitergearbeitet wird, müssen erst alle nutzlosen und dann alle unerreichbaren Symbole eliminiert werden. Wir betrachten ab jetzt nur reduzierte Grammatiken.

Algorithmus: Rekursiver Abstieg

Hier ist ein einfacher Algorithmus, der (indeterministisch) top-down Ableitungen vom Nonterminal X aufbaut:

Eingabe: Ein Nichtterminal $X$ und das nächste zu verarbeitende Eingabezeichen $a$.

Tabellengesteuerte Parser: LL(k)-Grammatiken

First-Mengen

Welche Produktion nehmen?

Wir brauchen die "terminalen k-Anfänge" von Ableitungen von Nichtterminalen, um eindeutig die nächste zu benutzende Produktion festzulegen. $k$ ist dabei die Anzahl der sog. Vorschautoken.

Def.: Wir definieren $First$ - Mengen einer Grammatik wie folgt:

• $a \in T^\ast, |a| \leq k: {First}_k (a) = \lbrace a\rbrace$
• $a \in T^\ast, |a| > k: {First}_k (a) = \lbrace v \in T^\ast \mid a = vw, |v| = k\rbrace$
• $\alpha \in (N \cup T)^\ast \backslash T^\ast: {First}_k (\alpha) = \lbrace v \in T^\ast \mid \alpha \overset{\ast}{\Rightarrow} w,\text{mit}\ w \in T^\ast, First_k(w) = \lbrace v \rbrace \rbrace$

Linksableitungen

Def.: Bei einer kontextfreien Grammatik $G$ ist die Linksableitung von $\alpha \in (N \cup T)^{\ast}$ die Ableitung, die man erhält, wenn in jedem Schritt das am weitesten links stehende Nichtterminal in $\alpha$ abgeleitet wird.

Man schreibt $\alpha \overset{\ast}{\Rightarrow}_l \beta.$

Follow-Mengen

Manchmal müssen wir wissen, welche terminalen Zeichen hinter einem Nichtterminal stehen können.

Def. Wir definieren Follow - Mengen einer Grammatik wie folgt:

LL(k)-Grammatiken

Def.: Eine kontextfreie Grammatik G = (N, T, P, S) ist genau dann eine LL(k)-Grammatik, wenn für alle Linksableitungen der Form:

und

mit $(w, x, y \in T^\ast, \alpha, \beta, \gamma \in (N \cup T)^\ast, A \in N)$ und $First_k(x) = First_k(y)$ gilt:

LL(1)-Grammatiken

Das hilft manchmal:

Für $k = 1$: G ist $LL(1): \forall A \rightarrow \alpha, A \rightarrow \beta \in P, \alpha \neq \beta$ gilt:

1. $\lnot \exists a \in T: \alpha \overset{\ast}{\Rightarrow}_l a\alpha_1$ und $\beta \overset{\ast}{\Rightarrow}_l a\beta_1$
2. $((\alpha \overset{\ast}{\Rightarrow}_l \epsilon) \Rightarrow (\lnot (\beta \overset{\ast}{\Rightarrow}_l \epsilon)))$ und $((\beta \overset{\ast}{\Rightarrow}_l \epsilon) \Rightarrow (\lnot (\alpha\overset{\ast}{\Rightarrow}_l \epsilon)))$
3. $((\beta \overset{\ast}{\Rightarrow}_l \epsilon)$ und $(\alpha \overset{\ast}{\Rightarrow}_l a\alpha_1)) \Rightarrow a \notin Follow(A)$
4. $((\alpha \overset{\ast}{\Rightarrow}_l \epsilon)$ und $(\beta \overset{\ast}{\Rightarrow}_l a\beta_1)) \Rightarrow a \notin Follow(A)$

Die ersten beiden Zeilen bedeuten:

$\alpha$ und $\beta$ können nicht beide $\epsilon$ ableiten, $First_1(\alpha) \cap First_1(\beta) = \emptyset$

Die dritte und vierte Zeile bedeuten:

LL(k)-Sprachen

Die von LL(k)-Grammatiken erzeugten Sprachen sind eine echte Teilmenge der deterministisch parsbaren Sprachen.

Die von LL(k)-Grammatiken erzeugten Sprachen sind eine echte Teilmenge der von LL(k+1)-Grammatiken erzeugten Sprachen.

Für eine kontextfreie Grammatik G ist nicht entscheidbar, ob es eine LL(1) - Grammatik G' gibt mit $L(G) = L(G')$.

In der Praxis reichen $LL(1)$ - Grammatiken oft. Hier gibt es effiziente Parsergeneratoren, deren Eingabe eine LL(k)- (meist LL(1)-) Grammatik ist, und die als Ausgabe den Quellcode eines (effizienten) tabellengesteuerten Parsers generieren.

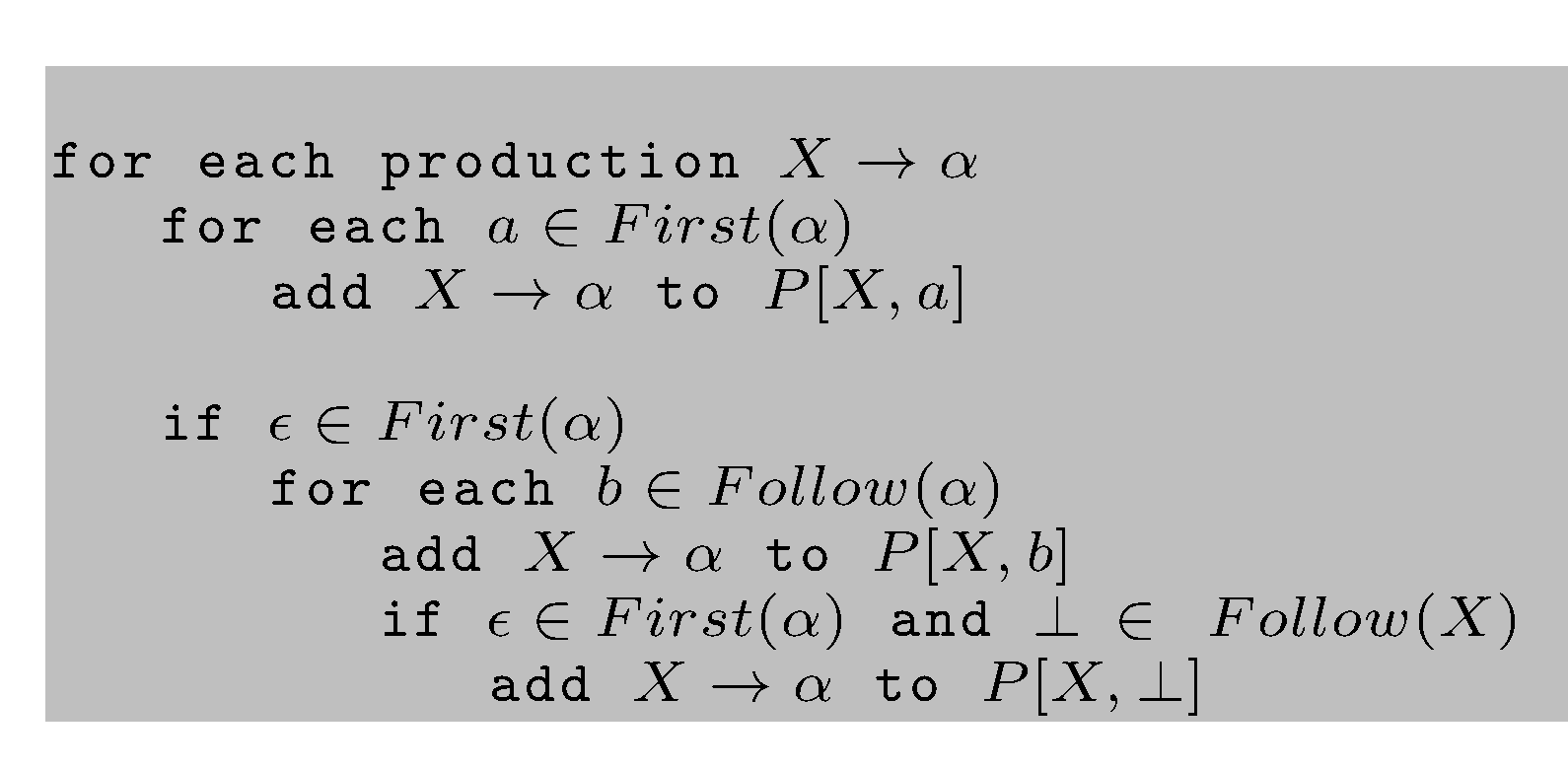

Algorithmus: Konstruktion einer LL-Parsertabelle

Eingabe: Eine Grammatik G = (N, T, P, S) mit $\perp \in T$ als Endezeichen

Ausgabe: Eine Parsertabelle P

Statt $First_1(\alpha)$ und $Follow_1(\alpha)$ wird oft nur $First(\alpha)$ und $Follow(\alpha)$ geschrieben.

LL-Parsertabellen

Rekursive Programmierung bedeutet, dass das Laufzeitsystem einen Stack benutzt (bei einem Recursive-Descent-Parser, aber auch bei der Parsertabelle). Diesen Stack kann man auch "selbst programmieren", d. h. einen PDA implementieren. Dabei wird ebenfalls die oben genannte Tabelle zur Bestimmung der nächsten anzuwendenden Produktion benutzt. Der Stack enthält die zu erwartenden Eingabezeichen, wenn immer eine Linksableitung gebildet wird. Diese Zeichen im Stack werden mit dem Input gematcht.

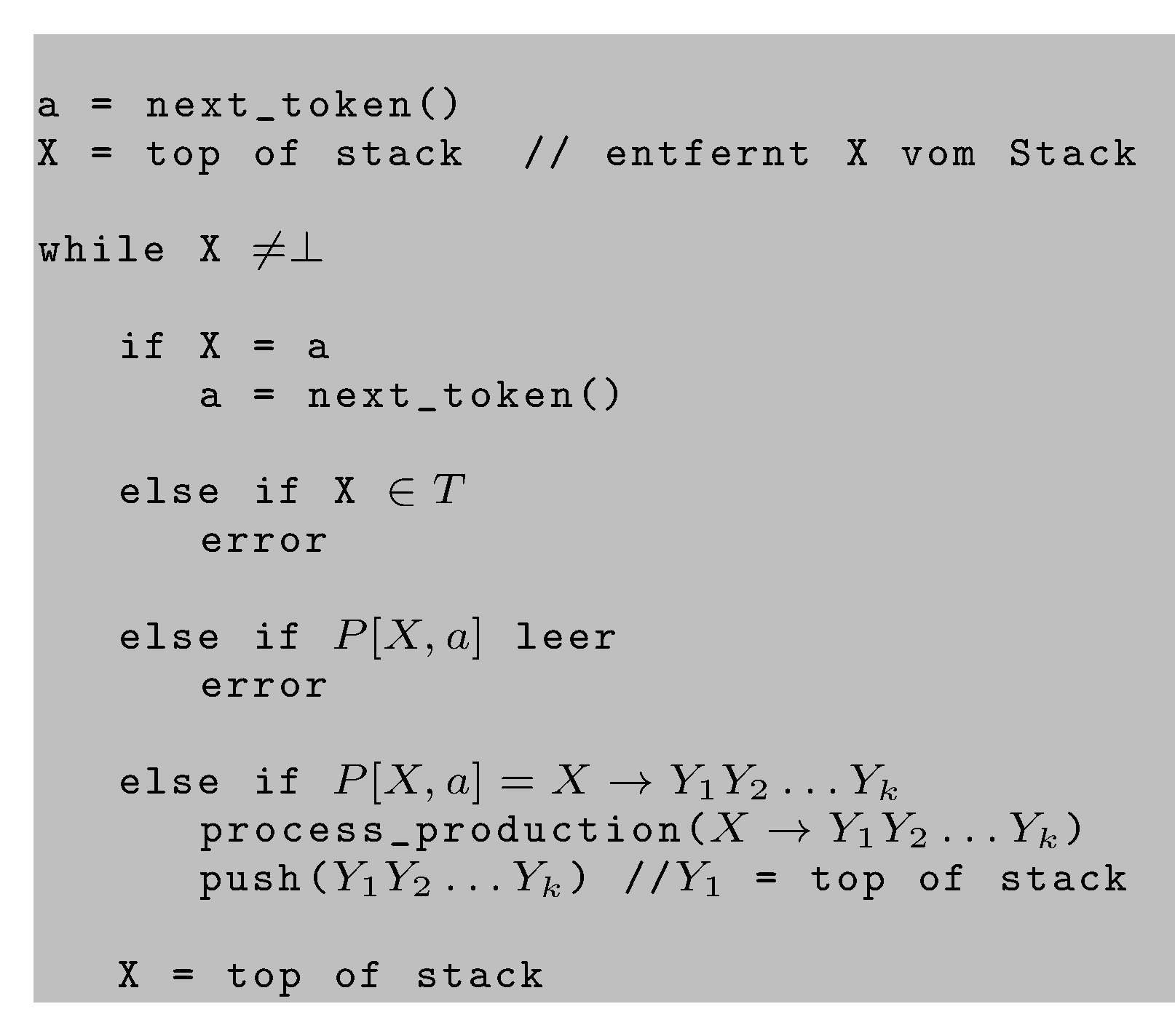

Algorithmus: Tabellengesteuertes LL-Parsen mit einem PDA

Eingabe: Eine Grammatik G = (N, T, P, S), eine Parsertabelle P mit $w\perp$ als initialem Kellerinhalt

Ausgabe: Wenn $w \in L(G)$, eine Linksableitung von $w$, Fehler sonst

Wrap-Up

• Syntaxanalyse wird mit deterministisch kontextfreien Grammatiken durchgeführt.
• Eine Teilmenge der dazu gehörigen Sprachen lässt sich top-down parsen.
• Ein einfacher Recursive-Descent-Parser arbeitet mit Backtracking.
• Ein effizienter LL(k)-Parser realisiert einen DPDA und kann automatisch aus einer LL(k)-Grammatik generiert werden.
• Der Parser liefert in der Regel einen abstrakten Syntaxbaum (AST).
