Continuous Integration (CI)

Motivation: Zusammenarbeit in Teams

Szenario

• Projekt besteht aus diversen Teilprojekten
• Verschiedene Entwicklungs-Teams arbeiten (getrennt) an verschiedenen Projekten
• Tester entwickeln Testsuiten für die Teilprojekte
• Tester entwickeln Testsuiten für das Gesamtprojekt

Manuelle Ausführung der Testsuiten reicht nicht

• Belastet den Entwicklungsprozess
• Keine (einheitliche) Veröffentlichung der Ergebnisse
• Keine (einheitliche) Eskalation bei Fehlern
• Keine regelmäßige Integration in Gesamtprojekt

Continuous Integration

• Regelmäßige, automatische Ausführung: Build und Tests
• Reporting
• Weiterführung der Idee: Regelmäßiges Deployment (Continuous Deployment)

Continuous Integration (CI)

Vorgehen

• Entwickler und Tester committen ihre Änderungen regelmäßig (Git, SVN, ...)
• CI-Server arbeitet Build-Skripte ab, getriggert durch Events: Push-Events, Zeit/Datum, ...
  • Typischerweise wird dabei:
    • Das Gesamtprojekt übersetzt ("gebaut")
    • Die Unit- und die Integrationstests abgearbeitet
    • Zu festen Zeiten werden zusätzlich Systemtests gefahren
  • Typische weitere Builds: "Nightly Build", Release-Build, ...
  • Ergebnisse jeweils auf der Weboberfläche einsehbar (und per E-Mail)

Einige Vorteile

• Tests werden regelmäßig durchgeführt (auch wenn sie lange dauern oder die Maschine stark belasten)
• Es wird regelmäßig ein Gesamt-Build durchgeführt
• Alle Teilnehmer sind über aktuellen Projekt(-zu-)stand informiert

Beispiele für verbreitete CI-Umgebungen

• Jenkins
• GitLab CI/CD
• GitHub Actions und GitHub CI/CD
• Bamboo
• Travis CI

GitLab CI/CD

Siehe auch "Get started with Gitlab CI/CD". (Für den Zugriff wird VPN benötigt!)

Übersicht über Pipelines

• In Spalte "Status" sieht man das Ergebnis der einzelnen Pipelines: "pending" (die Pipeline läuft gerade), "cancelled" (Pipeline wurde manuell abgebrochen), "passed" (alle Jobs der Pipeline sind sauber durchgelaufen), "failed" (ein Job ist fehlgeschlagen, Pipeline wurde deshalb abgebrochen)
• In Spalte "Pipeline" sind die Pipelines eindeutig benannt aufgeführt, inkl. Trigger (Commit und Branch)
• In Spalte "Stages" sieht man den Zustand der einzelnen Stages

Wenn man mit der Maus auf den Status oder die Stages geht, erfährt man mehr bzw. kann auf eine Seite mit mehr Informationen kommen.

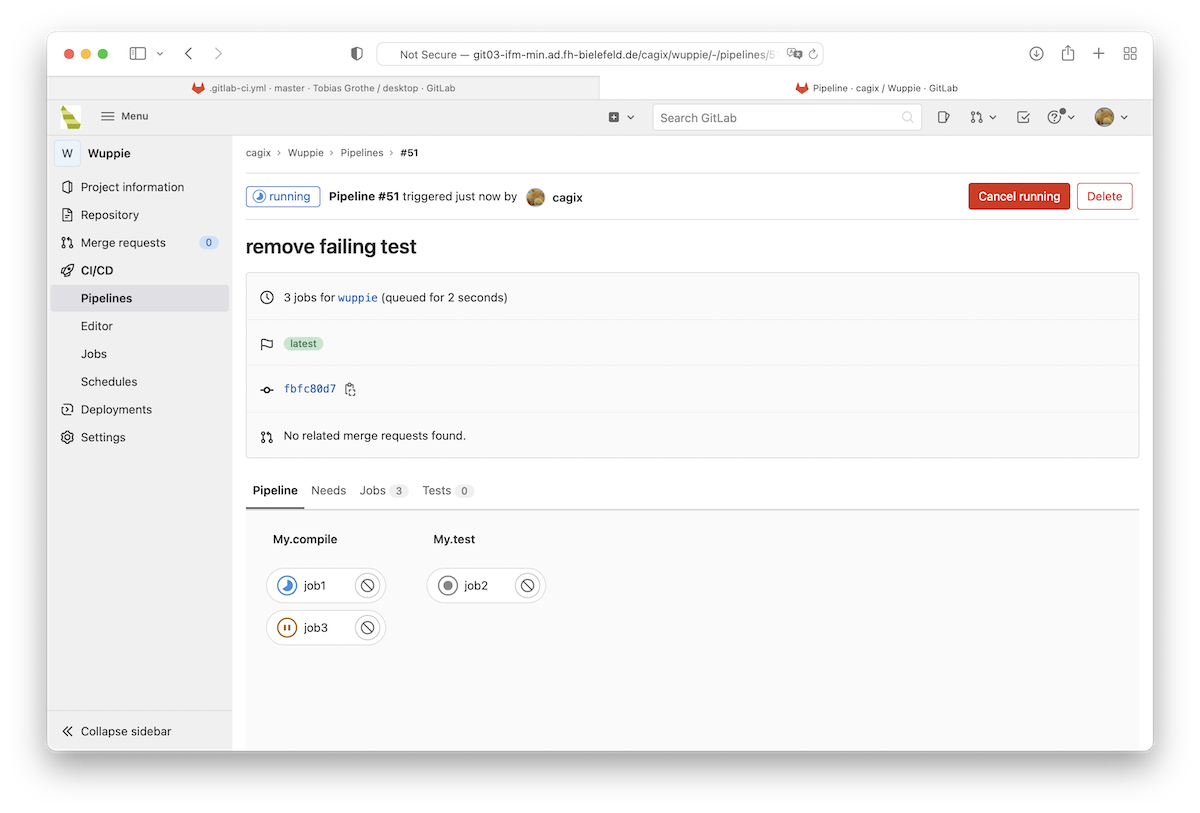

Detailansicht einer Pipeline

Wenn man in eine Pipeline in der Übersicht klickt, werden die einzelnen Stages dieser Pipeline genauer dargestellt.

Detailansicht eines Jobs

Wenn man in einen Job einer Stage klickt, bekommt man quasi die Konsolenausgabe dieses Jobs. Hier kann man ggf. Fehler beim Ausführen der einzelnen Skripte oder die Ergebnisse beispielsweise der JUnit-Läufe anschauen.

GitLab CI/CD: Konfiguration mit YAML-Datei

Datei .gitlab-ci.yml im Projekt-Ordner:

stages:
    - my.compile
    - my.test

job1:
    script:
        - echo "Hello"
        - ./gradlew compileJava
        - echo "wuppie!"
    stage: my.compile
    only:
        - wuppie

job2:
    script: "./gradlew test"
    stage: my.test

job3:
    script:
        - echo "Job 3"
    stage: my.compile

Stages

Unter stages werden die einzelnen Stages einer Pipeline definiert. Diese werden in der hier spezifizierten Reihenfolge durchgeführt, d.h. zuerst würde my.compile ausgeführt, und erst wenn alle Jobs in my.compile erfolgreich ausgeführt wurden, würde anschließend my.test ausgeführt.

Dabei gilt: Die Jobs einer Stage werden (potentiell) parallel zueinander ausgeführt, und die Jobs der nächsten Stage werden erst dann gestartet, wenn alle Jobs der aktuellen Stage erfolgreich beendet wurden.

Wenn keine eigenen stages definiert werden, kann man (lt. Doku) auf die Default-Stages build, test und deploy zurückgreifen. Achtung: Sobald man eigene Stages definiert, stehen diese Default-Stages nicht mehr zur Verfügung!

Jobs

job1, job2 und job3 definieren jeweils einen Job.

• job1 besteht aus mehreren Befehlen (unter script). Alternativ kann man die bei job2 gezeigte Syntax nutzen, wenn nur ein Befehl zu bearbeiten ist.

  Die Befehle werden von GitLab CI/CD in einer Shell ausgeführt.

• Die Jobs job1 und job2 sind der Stage my.compile zugeordnet (Abschnitt stage). Einer Stage können mehrere Jobs zugeordnet sein, die dann parallel ausgeführt werden.

  Wenn ein Job nicht explizit einer Stage zugeordnet ist, wird er (lt. Doku) zur Default-Stage test zugewiesen. (Das geht nur, wenn es diese Stage auch gibt!)

• Mit only und except kann man u.a. Branches oder Tags angeben, für die dieser Job ausgeführt (bzw. nicht ausgeführt) werden soll.

Durch die Kombination von Jobs mit der Zuordnung zu Stages und Events lassen sich unterschiedliche Pipelines für verschiedene Zwecke definieren.

Hinweise zur Konfiguration von GitLab CI/CD

Im Browser in den Repo-Einstellungen arbeiten:

1. Unter Settings > General > Visibility, project features, permissions das CI/CD aktivieren
2. Prüfen unter Settings > CI/CD > Runners, dass unter Available shared Runners mind. ein shared Runner verfügbar ist (mit grün markiert ist)
3. Unter Settings > CI/CD > General pipelines einstellen:
   • Git strategy: git clone
   • Timeout: 10m
   • Public pipelines: false (nicht angehakt)
4. YAML-File (.gitlab-ci.yml) in Projektwurzel anlegen, Aufbau siehe oben
5. Build-Skript erstellen, lokal lauffähig bekommen, dann in Jobs nutzen
6. Im .gitlab-ci.yml die relevanten Branches einstellen (s.o.)
7. Pushen, und unter CI/CD > Pipelines das Builden beobachten
   • in Status reinklicken und schauen, ob und wo es hakt
8. README.md anlegen in Projektwurzel (neben .gitlab-ci.yml), Markdown-Schnipsel aus Settings > CI/CD > General pipelines > Pipeline status auswählen und einfügen .…

Optional:

9. Ggf. Schedules unter CI/CD > Schedules anlegen
10. Ggf. extra Mails einrichten: Settings > Integrations > Pipeline status emails

GitHub Actions

Siehe "GitHub Actions: Automate your workflow from idea to production" und auch "GitHub: CI/CD explained".

Übersicht über Workflows

Hier sieht man das Ergebnis der letzten Workflows. Dazu sieht man den Commit und den Branch, auf dem der Workflow gelaufen ist sowie wann er gelaufen ist. Über die Spalten kann man beispielsweise nach Status oder Event filtern.

In der Abbildung ist ein Workflow mit dem Namen "GitHub CI" zu sehen, der aktuell noch läuft.

Detailansicht eines Workflows

Wenn man in einen Workflow in der Übersicht anklickt, werden die einzelnen Jobs dieses Workflows genauer dargestellt. "job3" ist erfolgreich gelaufen, "job1" läuft gerade, und "job2" hängt von "job1" ab, d.h. kann erst nach dem erfolgreichen Lauf von "job2" starten.

Detailansicht eines Jobs

Wenn man in einen Job anklickt, bekommt man quasi die Konsolenausgabe dieses Jobs. Hier kann man ggf. Fehler beim Ausführen der einzelnen Skripte oder die Ergebnisse beispielsweise der JUnit-Läufe anschauen.

GitHub Actions: Konfiguration mit YAML-Datei

Workflows werden als YAML-Dateien im Ordner .github/workflows/ angelegt.

name: GitHub CI

on:
  # push on master branch
  push:
    branches: [master]
  # manually triggered
  workflow_dispatch:

jobs:

  job1:
    runs-on: ubuntu-latest
    steps:
      - uses: actions/checkout@v4
      - uses: actions/setup-java@v3
        with:
          java-version: '17'
          distribution: 'temurin'
      - uses: gradle/wrapper-validation-action@v1
      - run: echo "Hello"
      - run: ./gradlew compileJava
      - run: echo "wuppie!"

  job2:
    needs: job1
    runs-on: ubuntu-latest
    steps:
      - uses: actions/checkout@v4
      - uses: actions/setup-java@v3
        with:
          java-version: '17'
          distribution: 'temurin'
      - uses: gradle/wrapper-validation-action@v1
      - run: ./gradlew test

  job3:
    runs-on: ubuntu-latest
    steps:
      - run: echo "Job 3"

Workflowname und Trigger-Events

Der Name des Workflows wird mit dem Eintrag name spezifiziert und sollte sich im Dateinamen widerspiegeln, also im Beispiel .github/workflows/github_ci.yml.

Im Eintrag on können die Events definiert werden, die den Workflow triggern. Im Beispiel ist ein Push-Event auf dem master-Branch definiert sowie mit workflow_dispatch: das manuelle Triggern (auf einem beliebigen Branch) freigeschaltet.

Jobs

Die Jobs werden unter dem Eintrag jobs definiert: job1, job2 und job3 definieren jeweils einen Job.

• job1 besteht aus mehreren Befehlen (unter steps), die auf einem aktuellen virtualisierten Ubuntu-Runner ausgeführt werden.

  Es wird zunächst das Repo mit Hilfe der Checkout-Action ausgecheckt (uses: actions/checkout@v4), das JDK eingerichtet/installiert (uses: actions/setup-java@v3) und der im Repo enthaltene Gradle-Wrapper auf Unversehrtheit geprüft (uses: gradle/wrapper-validation-action@v1).

  Die Actions sind vordefinierte Actions und im Github unter github.com/ + Action zu finden, d.h. actions/checkout oder actions/setup-java. Actions können von jedermann definiert und bereitgestellt werden, in diesem Fall handelt es sich um von GitHub selbst im Namespace "actions" bereit gestellte direkt nutzbare Actions. Man kann Actions auch selbst im Ordner .github/actions/ für das Repo definieren (Beispiel: plfa.github.io).

  Mit run werden Befehle in der Shell auf dem genutzten Runner (hier Ubuntu) ausgeführt.

• Die Jobs job2 ist von job1 abhängig und wird erst gestartet, wenn job1 erfolgreich abgearbeitet ist.

  Ansonsten können die Jobs prinzipiell parallel ausgeführt werden.

Durch die Kombination von Workflows mit verschiedenen Jobs und Abhängigkeiten zwischen Jobs lassen sich unterschiedliche Pipelines ("Workflows") für verschiedene Zwecke definieren.

Es lassen sich auch andere Runner benutzen, etwa ein virtualisiertes Windows oder macOS. Man kann auch über einen "Matrix-Build" den Workflow auf mehreren Betriebssystemen gleichzeitig laufen lassen.

Man kann auch einen Docker-Container benutzen. Dabei muss man beachten, dass dieser am besten aus einer Registry (etwa von Docker-Hub oder aus der GitHub-Registry) "gezogen" wird, weil das Bauen des Docker-Containers aus einem Docker-File in der Action u.U. relativ lange dauert.

Hinweise zur Konfiguration von GitHub Actions

Im Browser in den Repo-Einstellungen arbeiten:

1. Unter Settings > Actions > General > Actions permissions die Actions aktivieren (Auswahl, welche Actions erlaubt sind)



2. Unter Settings > Actions > General > Workflow permissions ggf. bestimmen, ob die Actions das Repo nur lesen dürfen oder auch zusätzlich schreiben dürfen



3. Unter Actions > <WORKFLOW> den Workflow ggf. deaktivieren:



Wrap-Up

Überblick über Continuous Integration:

• Konfigurierbare Aktionen, die auf dem Gitlab-/GitHub-Server ausgeführt werden
• Unterschiedliche Trigger: Commit, Merge, ...
• Aktionen können Branch-spezifisch sein
• Aktionen können von anderen Aktionen abhängen
