SymbTab0: Überblick Symboltabellen

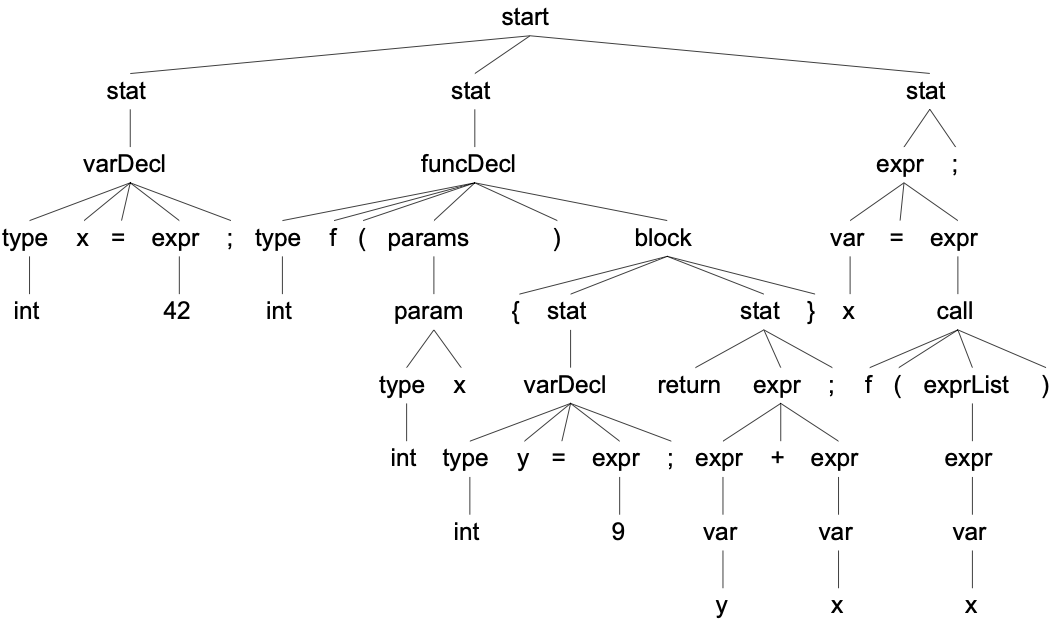

Was passiert nach der Syntaxanalyse?

int x = 42;
int f(int x) {
    int y = 9;
    return y+x;
}

x = f(x);

Nach der Syntaxanalyse braucht der Compiler für die darauf folgenden Phasen semantische Analyse, Optimierung und Codegenerierung Informationen über Bezeichner, z.B.

• Welcher Bezeichner ist gemeint?
• Welchen Typ hat ein Bezeichner?

Auf dem Weg zum Interpreter/Compiler müssen die Symbole im AST korrekt zugeordnet werden. Dies geschieht über Symboltabellen. Im Folgenden werden wir verschiedene Aspekte von Symboltabellen betrachten und eine mögliche Implementierung erarbeiten, bevor wir uns um die Auswertung (Interpretation) des AST kümmern können.

Logische Compilierungsphasen

• Die lexikalische Analyse generiert eine Folge von Token.

• Die Syntaxanalyse generiert einen Parse Tree.

• Die semantische Analyse macht folgendes:

  • Der Parse Tree wird in einen abstrakten Syntaxbaum (AST) umgewandelt.
  • Dieser wird häufig mit Attributen annotiert.
  • Dabei sind oft mehrere Baumdurchläufe nötig (z.B. wegen der Abhängigkeiten der Attribute).

• Nachfolgende Stufen:

  • Der AST wird in einen Zwischencode umgewandelt mit Registern und virtuellen Adressen.
  • Der Zwischencode wird optimiert.
  • Aus dem optimierten Zwischencode wird der endgültige Code, aber immer noch mit virtuellen Adressen, generiert.
  • Der generierte Code wird nachoptimiert.
  • Der Linker ersetzt die virtuellen Adressen durch reale Adressen.

Abgrenzung der Phasen

Diese Phasen sind oft nicht klar unterscheidbar. Schon allein zur Verbesserung der Laufzeit baut der Parser oft schon den abstrakten Syntaxbaum auf, der Lexer trägt schon Bezeichner in Symboltabellen ein, der Parser berechnet beim Baumaufbau schon Attribute, ...

Oft werden gar nicht alle Phasen und alle Zwischendarstellungen benötigt.

Semantische Analyse und Symboltabellen

Syntax und Semantik

• Syntaxregeln: Formaler Aufbau eines Programms

• Semantik: Bedeutung eines (syntaktisch korrekten) Programms

=> Keine Codegenerierung für syntaktisch/semantisch inkorrekte Programme!

Zur Erinnerung: Die Syntaxregeln einer Programmiersprache bestimmen den formalen Aufbau eines zu übersetzenden Programms. Die Semantik gibt die Bedeutung eines syntaktisch richtigen Programms an.

Lexikalische und syntaktische Analyse können formalisiert mit regulären Ausdrücken und endlichen Automaten, sowie mit CFG und Parsern durchgeführt werden.

Die Durchführung der semantischen Analyse ist stark von den Eigenschaften der zu übersetzenden Sprache, sowie der Zielsprache abhängig und kann hier nur beispielhaft für einige Eigenschaften erklärt werden.

Es darf kein lauffähiges Programm erstellt werden können, dass nicht syntaktisch und semantisch korrekt ist. Ein lauffähiges Programm muss syntaktisch und semantisch korrekt sein!

Aufgaben der semantischen Analyse

• Identifikation und Sammlung der Bezeichner

• Zuordnung zur richtigen Ebene (Scopes)

• Typ-Inferenz

• Typkonsistenz (Ausdrücke, Funktionsaufrufe, ...)

• Validieren der Nutzung von Symbolen

  • Vermeidung von Mehrfachdefinition
  • Zugriff auf nicht definierte Bezeichner
  • (Lesender) Zugriff auf nicht initialisierte Bezeichner
  • Funktionen werden nicht als Variablen genutzt
  • ...

Die semantische Analyse überprüft die Gültigkeit eines syntaktisch korrekten Programms bzgl. statischer semantischer Eigenschaften und liefert die Grundlage für die (Zwischen-) Codeerzeugung und -optimierung. Insbesondere wird hier die Typkonsistenz (in Ausdrücken, von Parametern, ...) überprüft, und implizite Typumwandlungen werden vorgenommen. Oft müssen Typen automatisch bestimmt werden (z.B. bei Polymorphie, Typinferenz). Damit Typen bestimmt oder angepasst werden können, müssen Bezeichner zunächst identifiziert werden, d.h. bei namensgleichen Bezeichnern der richtige Bezug bestimmt werden.

=> Ein wichtiges Hilfsmittel dazu sind Symboltabellen

Identifizierung von Objekten

Beim Compiliervorgang müssen Namen immer wieder den dazugehörigen Definitionen zugeordnet, ihre Eigenschaften gesammelt und geprüft und darauf zugegriffen werden. Symboltabellen werden im Compiler fast überall gebraucht (siehe Abbildung unter "Einordnung").

Welche Informationen zu einem Bezeichner gespeichert und ermittelt werden, ist dann abhängig von der Klasse des Bezeichners.

Validieren der Nutzung von Symbolen

Hier sind unendlich viele Möglichkeiten denkbar. Dies reicht von den unten aufgeführten Basisprüfungen bis hin zum Prüfen der Typkompatibilität bei arithmetischen Operationen. Dabei müssen für alle Ausdrücke die Ergebnistypen berechnet werden und ggf. automatische Konvertierungen vorgenommen werden, etwa bei 3+4.1 ...

• Zugriff auf Variablen: Müssen sichtbar sein
• Zugriff auf Funktionen: Vorwärtsreferenzen sind OK
• Variablen werden nicht als Funktionen genutzt
• Funktionen werden nicht als Variablen genutzt

Da Funktionen bereits vor dem Bekanntmachen der Definition aufgerufen werden dürfen, bietet sich ein zweimaliger Durchlauf (pass) an: Beim ersten Traversieren des AST werden alle Definitionen in der Symboltabelle gesammelt. Beim zweiten Durchlauf werden dann die Referenzen aufgelöst.

Das Mittel der Wahl: Tabellen für die Symbole (= Bezeichner)

Def.: Symboltabellen sind die zentrale Datenstruktur zur Identifizierung und Verwaltung von bezeichneten Elementen.

Die Organisation der Symboltabellen ist stark anwendungsabhängig. Je nach Sprachkonzept gibt es eine oder mehrere Symboltabellen, deren Einträge vom Lexer oder Parser angelegt werden. Die jeweiligen Inhalte jedes einzelnen Eintrags kommen aus den verschiedenen Phasen der Compilierung. Symboltabellen werden oft als Hashtables oder auch als Bäume implementiert, manchmal als verkettete Listen. In seltenen Fällen kommt man auch mit einem Stack aus.

Eine Symboltabelle enthält benutzerdefinierte Bezeichner (oder Verweise in eine Hashtable mit allen vorkommenden Namen), manchmal auch die Schlüsselwörter der Programmiersprache. Die einzelnen Felder eines Eintrags variieren stark, abhängig vom Typ des Bezeichners (= Bezeichnerklasse).

Manchmal gibt es für Datentypen eine Extra-Tabelle, ebenso eine für die Werte von Konstanten.

Manchmal werden die Namen selbst in eine (Hash-) Tabelle geschrieben. Die Symboltabelle enthält dann statt der Namen Verweise in diese (Hash-) Tabelle.

Einfache Verwaltung von Variablen primitiven Typs

int x = 0;
int i = 0;

for (i=0; i<10; i++) {
    x++;
}

Bsp.: Die zu übersetzende Sprache hat nur einen (den globalen) Scope und kennt nur Bezeichner für Variablen.

• Eine Symboltabelle für alle Bezeichner
• Jeder Bezeichner ist der Name einer Variablen
• Symboltabelle wird evtl. mit Einträgen aller Schlüsselwörter initialisiert -- warum?
• Scanner erkennt Bezeichner und sucht ihn in der Symboltabelle
• Ist der Bezeichner nicht vorhanden, wird ein (bis auf den Namen leerer) Eintrag angelegt
• Scanner übergibt dem Parser das erkannte Token und einen Verweis auf den Symboltabelleneintrag

Die Symboltabelle könnte hier eine (Hash-) Tabelle oder eine einfache verkettete Liste sein.

Was kann jetzt weiter passieren?

int x = 0;
int i = 0;

for (i=0; i<10; i++) {
    x++;
}

a = 42;

In vielen Sprachen muss überprüft werden, ob es ein definierendes Vorkommen des Bezeichners oder ein angewandtes Vorkommen ist.

Definitionen und Deklarationen von Bezeichnern

Def.: Die Definition eines (bisher nicht existenten) Bezeichners in einem Programm generiert einen neuen Bezeichner und legt für ihn seinem Typ entsprechend Speicherplatz an.

Def.: Unter der Deklaration eines (bereits existierenden) Bezeichners verstehen wir seine Bekanntmachung, damit er benutzt werden kann. Er ist oft in einem anderen Scope definiert und bekommt dort Speicherplatz zugeteilt.

Insbesondere werden auch Typen deklariert. Hier gibt es in der Regel gar keine Speicherplatzzuweisung.

Ein Bezeichner kann beliebig oft deklariert werden, während er in einem Programm nur einmal definiert werden kann. Oft wird bei der Deklarationen eines Elements sein Namensraum mit angegeben.

Vorsicht: Die Begriffe werden auch anders verwendet. Z.B. findet sich in der Java-Literatur der Begriff Deklaration anstelle von Definition.

Anmerkung: Deklarationen beziehen sich auf Definitionen, die woanders in einer Symboltabelle stehen, evtl. in einer anderen Datei, also in diesem Compilerlauf nicht zugänglich sind und erst von Linker aufgelöst werden können. Beim Auftreten einer Deklaration muss die dazugehörige Definition gesucht werden,und wenn vorhanden, im Symboltabelleneintrag für den deklarierten Bezeichner festgehalten werden. Hier ist evtl. ein zweiter Baumdurchlauf nötig, um alle offenen Deklarationen, die sich auf Definitionen in derselben Datei beziehen, aufzulösen.

Wird bei objektorientierten Sprachen ein Objekt definiert, dessen Klassendefinition in einer anderen Datei liegt, kann man die Definition des Objekts gleichzeitig als Deklaration der Klasse auffassen (Java).

Wo werden Verweise in Symboltabellen gebraucht?

=> Parse Tree und AST enthalten Verweise auf Symboltabelleneinträge

• Im Parse Tree enthält der Knoten für einen Bezeichner einen Verweis auf den Symboltabelleneintrag.
• Parser und semantische Analyse (AST) vervollständigen die Einträge.
• Attribute des AST können Feldern der Symboltabelle entsprechen, bzw. sich aus ihnen berechnen.
• Für Debugging-Zwecke können die Symboltabellen die ganze Compilierung und das Linken überleben.

Grenzen der semantischen Analyse

Welche semantischen Eigenschaften einer Sprache kann die semantische Analyse nicht überprüfen?

• Wer ist dann dafür verantwortlich?
• Wie äußert sich das im Fehlerfall?

Dinge, die erst durch eine Ausführung/Interpretation eines Programms berechnet werden können.

Beispielsweise können Werte von Ausdrücken oft erst zur Laufzeit bestimmt werden. Insbesondere kann die semantische Analyse in der Regel nicht feststellen, ob ein Null-Pointer übergeben wird und anschließend dereferenziert wird.

Wrap-Up

• Semantische Analyse:

  • Identifikation und Sammlung der Bezeichner
  • Zuordnung zur richtigen Ebene (Scopes)
  • Validieren der Nutzung von Symbolen
  • Typ-Inferenz
  • Typkonsistenz (Ausdrücke, Funktionsaufrufe, ...)

• Symboltabellen: Verwaltung von Symbolen und Typen (Informationen über Bezeichner)

• Symboltabelleneinträge werden an verschiedenen Stellen des Compilers generiert und benutzt

SymbTab1: Nested Scopes

Scopes und Name Spaces

Def.: Unter dem Gültigkeitsbereich (Sichtbarkeitsbereich, Scope) eines Bezeichners versteht man den Programmabschnitt, in dem der Bezeichner sichtbar und nutzbar ist. Das ist oft der kleinste umgebende Block, außer darin enthaltene Scopes, die ein eigenes Element dieses Namens benutzen.

Scopes sind fast immer hierarchisch angeordnet.

Def.: Unter einem Namensraum (name space) versteht man die Menge der zu einem Zeitpunkt sichtbaren Bezeichner.

Es gibt Sprachen, in denen man eigene Namensräume explizit definieren kann (z.B. C++).

Vorsicht: Diese Begriffe werden nicht immer gleich definiert und auch gerne verwechselt.

Symbole und (nested) Scopes

int x = 42;
float y;
{
    int x;
    x = 1;
    y = 2;
    { int y = x; }
}

Aufgaben:

• bind(): Symbole im Scope definieren
• resolve(): Symbole aus Scope oder Eltern-Scope abrufen

Hinzunahme von Scopes

Bsp.: Die zu übersetzende Sprache ist scope-basiert und kennt nur Bezeichner für Variablen

Scopes können ineinander verschachtelt sein. Die Spezifikation der zu übersetzenden Sprache legt fest, in welcher Reihenfolge Scopes zu durchsuchen sind, wenn auf einen Bezeichner Bezug genommen wird, der nicht im aktuellen Scope definiert ist.

Insgesamt bilden die Scopes oft eine Baumstruktur, wobei jeder Knoten einen Scope repräsentiert und seine Kinder die direkt in ihm enthaltenen Scopes sind. Dabei ist es in der Regel so, dass Scopes sich entweder vollständig überlappen oder gar nicht. Wenn ein Bezeichner nicht im aktuellen Scope vorhanden ist, muss er in der Regel in umschließenden Scopes gesucht werden. Hier kann ein Stack aller "offenen" Scopes benutzt werden.

Grundlegendes Vorgehen

Das Element, das einen neuen Scope definiert, steht selbst in dem aktuell behandelten Scope. Wenn dieses Element selbst ein Bezeichner ist, gehört dieser in den aktuellen Scope. Nur das, was nur innerhalb des oben genannten Elements oder Bezeichners definiert wird, gehört in den Scope des Elements oder Bezeichners.

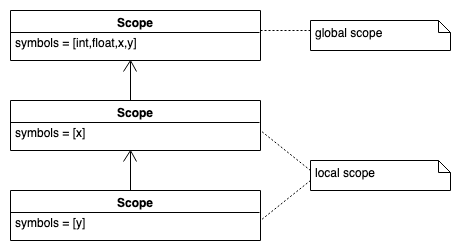

Nested Scopes: Symbole und Scopes

Implementierung mit hierarchischen (verketteten) Tabellen

Pro Scope wird eine Symboltabelle angelegt, dabei enthält jede Symboltabelle zusätzlich einen Verweis auf ihre Vorgängersymboltabelle für den umgebenden Scope. Die globale Symboltabelle wird typischerweise mit allen Schlüsselwörtern initialisiert.

• Wenn ein neuer Scope betreten wird, wird eine neue Symboltabelle erzeugt.
• Scanner: Erkennt Bezeichner und sucht ihn in der Symboltabelle des aktuellen Scopes bzw. trägt ihn dort ein und übergibt dem Parser das erkannte Token und einen Verweis auf den Symboltabelleneintrag (Erinnerung: Der Scanner wird i.d.R. vom Parser aus aufgerufen, d.h. der Parser setzt den aktuellen Scope!)
• Parser:
  • Wird ein neues Element (ein Bezeichner) definiert, muss bestimmt werden, ob es einen eigenen Scope hat. Wenn ja, wird eine neue Symboltabelle für den Scope angelegt. Sie enthält alle Definitionen von Elementen, die in diesem Scope liegen. Der Bezeichner selbst wird in die aktuelle Symboltabelle eingetragen mit einem Verweis auf die neue Tabelle, die all die Bezeichner beinhaltet, die außerhalb dieses Scopes nicht sichtbar sein sollen. Die Tabellen werden untereinander verzeigert.
  • Wird ein Element deklariert oder benutzt, muss sein Eintrag in allen sichtbaren Scopes in der richtigen Reihenfolge entlang der Verzeigerung gesucht (und je nach Sprachdefinition auch gefunden) werden.
• Der Parse-Tree enthält im Knoten für den Bezeichner den Verweis in die Symboltabelle

Klassenhierarchie für Scopes

Für die Scopes wird eine Klasse Scope definiert mit den Methoden bind() (zum Definieren von Symbolen im Scope) und resolve() (zum Abrufen von Symbolen aus dem Scope oder dem umgebenden Scope).

Für lokale Scopes wird eine Instanz dieser Klasse angelegt, die eine Referenz auf den einschließenden Scope im Attribut enclosingScope hält. Für den globalen Scope ist diese Referenz einfach leer (None).

Klassen und Interfaces für Symbole

Für die Symbole gibt es die Klasse Symbol, wo für jedes Symbol Name und Typ gespeichert wird. Variablensymbole leiten direkt von dieser Klasse ab. Für die eingebauten Typen wird ein "Marker-Interface" Type erstellt, um Variablen- und Typ-Symbole unterscheiden zu können.

Quelle: Eigene Modellierung nach einer Idee in [Parr2010, p. 142]

Alternative Implementierung über einen Stack

• Der Parse Tree bzw. der AST enthalten an den Knoten, die jeweils einen ganzen Scope repräsentieren, einen Verweis auf die Symboltabelle dieses Scopes.
• Die Scopes werden in einem Stack verwaltet.
• Wird ein Scope betreten beim Baumdurchlauf, wird ein Verweis auf seine Symboltabelle auf den Stack gepackt.
• Die Suche von Bezeichnern in umliegenden Scopes erfordert ein Durchsuchen des Stacks von oben nach unten.
• Beim Verlassen eines Scopes beim Baumdurchlauf wird der Scope vom Stack entfernt.

Nested Scopes: Definieren und Auflösen von Namen

class Scope:
    Scope enclosingScope    # None if global (outermost) scope
    Symbol<String, Symbol> symbols

    def resolve(name):
        # do we know "name" here?
        if symbols[name]: return symbols[name]
        # if not here, check any enclosing scope
        if enclosingScope: return enclosingScope.resolve(name)
        else: return None     # not found

    def bind(symbol):
        symbols[symbol.name] = symbol
        symbol.scope = self     # track the scope in each symbol

Quelle: Eigene Implementierung nach einer Idee in [Parr2010, p. 169]

Anmerkung: In der Klasse Symbol kann man ein Feld scope vom Typ Scope implementieren. Damit "weiss" jedes Symbol, in welchem Scope es definiert ist und man muss sich auf der Suche nach dem Scope eines Symbols ggf. nicht erst durch die Baumstruktur hangeln. Aus technischer Sicht verhindert das Attribut das Aufräumen eines lokalen Scopes durch den Garbage Collector, wenn man den lokalen Scope wieder verlässt: Jeder Scope hat eine Referenz auf den umgebenden (Eltern-) Scope (Feld enclosingScope). Wenn man den aktuellen Scope "nach oben" verlässt, würde der eben verlassene lokale Scope bei nächster Gelegenheit aufgeräumt, wenn es keine weiteren Referenzen auf diesen gäbe. Da nun aber die Symbole, die in diesem Scope definiert wurden, auf diesen verweisen, passiert das nicht :)

Nested Scopes: Listener

Mit einem passenden Listener kann man damit die nötigen Scopes aufbauen:

• enterStart:
  • erzeuge neuen globalen Scope
  • definiere und pushe die eingebauten Typen
• exitVarDecl:
  • löse den Typ der Variablen im aktuellen Scope auf
  • definiere ein neues Variablensymbol im aktuellen Scope
• exitVar:
  • löse die Variable im aktuellen Scope auf
• enterBlock:
  • erzeuge neuen lokalen Scope, wobei der aktuelle Scope der Elternscope ist
  • ersetze den aktuellen Scope durch den lokalen Scope
• exitBlock:
  • ersetze den aktuellen Scope durch dessen Elternscope

start   :   stat+ ;

stat    : block | varDecl | expr ';' ;
block   : '{' stat* '}' ;

varDecl : type ID ('=' expr)? ';' ;
expr    : var '=' INT ;

var     : ID ;
type    : 'float' | 'int' ;

int x = 42;

{ int y = 9; x = 7; }

class MyListener(BaseListener):
    Scope scope

    def enterStart(Parser.FileContext ctx):
        globals = Scope()
        globals.bind(BuiltIn("int"))
        globals.bind(BuiltIn("float"))
        scope = globals

    def enterBlock(Parser.BlockContext ctx):
        scope = Scope(scope)
    def exitBlock(Parser.BlockContext ctx):
        scope = scope.enclosingScope

    def exitVarDecl(Parser.VarDeclContext ctx):
        t = scope.resolve(ctx.type().getText())
        var = Variable(ctx.ID().getText(), t)
        scope.bind(var)
    def exitVar(Parser.VarContext ctx):
        name = ctx.ID().getText()
        var = scope.resolve(name)
        if var == None: error("no such var: " + name)

In der Methode exitVar() wird das Variablensymbol beim Ablaufen des AST lediglich aufgelöst und ein Fehler geworfen, wenn das Variablensymbol (noch) nicht bekannt ist. Hier könnte man weiteres Type-Checking und/oder -Propagation ansetzen.

Später im Interpreter muss an dieser Stelle dann aber auch der Wert der Variablen abgerufen werden ...

Löschen von Symboltabellen

Möglicherweise sind die Symboltabellen nach der Identifizierungsphase der Elemente überflüssig, weil die zusammengetragenen Informationen als Attribute im AST stehen. Die Knoten enthalten dann Verweise auf definierende Knoten von Elementen, nicht mehr auf Einträge in den Symboltabellen. In diesem Fall können die Symboltabellen nach der Identifizierung gelöscht werden, wenn sie nicht z.B. für einen symbolischen Debugger noch gebraucht werden.

Wrap-Up

• Symboltabellen: Verwaltung von Symbolen und Typen (Informationen über Bezeichner)

• Blöcke: Nested Scopes => hierarchische Organisation

• Binden von Bezeichner gleichen Namens an ihren jeweiligen Scope => bind()

• Abrufen von Bezeichnern aus dem aktuellen Scope oder den Elternscopes => resolve()

SymbTab2: Funktionen

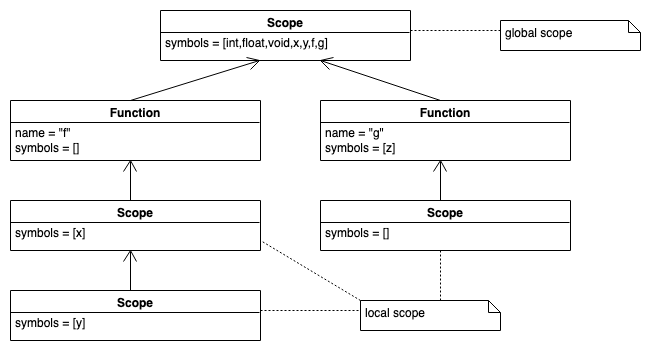

Funktionen und Scopes

int x = 42;
int y;
void f() {
    int x;
    x = 1;
    y = 2;
    { int y = x; }
}
void g(int z){}

Behandlung von Funktionsdefinitionen

• Jeder Symboltabelleneintrag braucht ein Feld, das angibt, ob es sich um eine Variable, eine Funktion, ... handelt. Alternativ eine eigene Klasse ableiten ...
• Der Name der Funktion steht als Bezeichner in der Symboltabelle des Scopes, in dem die Funktion definiert wird.
• Der Symboltabelleneintrag für den Funktionsnamen enthält Verweise auf die Parameter.
• Der Symboltabelleneintrag für den Funktionsnamen enthält Angaben über den Rückgabetypen.
• Jede Funktion wird grundsätzlich wie ein neuer Scope behandelt.
• Die formalen Parameter werden als Einträge in der Symboltabelle für den Scope der Funktion angelegt and entsprechend als Parameter gekennzeichnet.

Behandlung von Funktionsaufrufen

• Der Name der Funktion steht als Bezeichner in der Symboltabelle des Scopes, in dem die Funktion aufgerufen wird und wird als Aufruf gekennzeichnet.
• Der Symboltabelleneintrag für den Funktionsnamen enthält Verweise auf die aktuellen Parameter.
• Die Definition der Funktion wird in den zugänglichen Scopes gesucht (wie oben) und ein Verweis darauf in der Symboltabelle gespeichert.

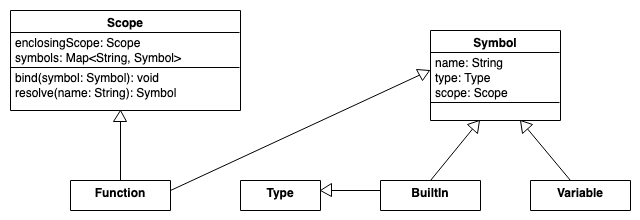

Erweiterung des Klassendiagramms für Funktions-Scopes

Quelle: Eigene Modellierung nach einer Idee in [Parr2010, p. 147]

Funktionen sind Symbole und Scopes

class Function(Scope, Symbol):
    def __init__(name, retType, enclScope):
        Symbol.__init__(name, retType)      # we are "Symbol" ...
        enclosingScope = enclScope          # ... and "Scope"

Funktionen: Listener

Den Listener zum Aufbau der Scopes könnte man entsprechend erweitern:

• enterFuncDecl:
  • löse den Typ der Funktion im aktuellen Scope auf
  • lege neues Funktionssymbol an, wobei der aktuelle Scope der Elternscope ist
  • definiere das Funktionssymbol im aktuellen Scope
  • ersetze den aktuellen Scope durch das Funktionssymbol
• exitFuncDecl:
  • ersetze den aktuellen Scope durch dessen Elternscope
• exitParam: analog zu exitVarDecl
  • löse den Typ der Variablen im aktuellen Scope auf
  • definiere ein neues Variablensymbol im aktuellen Scope
• exitCall: analog zu exitVar
  • löse das Funktionssymbol (und die Argumente) im aktuellen Scope auf

funcDecl : type ID '(' params? ')' block ;
params   : param (',' param)* ;
param    : type ID ;

call     : ID '(' exprList? ')' ;
exprList : expr (',' expr)* ;

int f(int x) {
    int y = 9;
}

int x = f(x);

def enterFuncDecl(Parser.FuncDeclContext ctx):
    name = ctx.ID().getText()
    type = scope.resolve(ctx.type().getText())
    func = Function(name, type, scope)
    scope.bind(func)
    # change current scope to function scope
    scope = func

def exitFuncDecl(Parser.FuncDeclContext ctx):
    scope = scope.enclosingScope
def exitParam(Parser.ParamContext ctx):
    t = scope.resolve(ctx.type().getText())
    var = Variable(ctx.ID().getText(), t)
    scope.bind(var)

def exitCall(Parser.CallContext ctx):
    name = ctx.ID().getText()
    func = scope.resolve(name)
    if func == None:
        error("no such function: " + name)
    if func.type == Variable:
        error(name + " is not a function")

Im Vergleich zu den einfachen nested scopes kommt hier nur ein weiterer Scope für den Funktionskopf dazu. Dieser spielt eine Doppelrolle: Er ist sowohl ein Symbol (welches im Elternscope bekannt ist) als auch ein eigener (lokaler) Scope für die Funktionsparameter.

Um später im Interpreter eine Funktion tatsächlich auswerten zu können, muss im Scope der Funktion zusätzlich der AST-Knoten der Funktionsdefinition gespeichert werden (weiteres Feld/Attribut in Function)!

Wrap-Up

• Symboltabellen: Verwaltung von Symbolen und Typen (Informationen über Bezeichner)

• Funktionen: Nested Scopes => hierarchische Organisation

• Umgang mit dem Funktionsnamen, den Parametern und dem Funktionskörper

SymbTab3: Strukturen und Klassen

Strukturen

struct A {
    int x;
    struct B {int x;};
    B b;
    struct C {int z;};
};
A a;
void f() {
    A a;
    a.b.x = 42;
}

Strukturen: Erweiterung der Symbole und Scopes

Quelle: Eigene Modellierung nach einer Idee in [Parr2010, p. 162]

Strukturen stellen wie Funktionen sowohl einen Scope als auch ein Symbol dar.

Zusätzlich stellt eine Struktur (-definition) aber auch einen neuen Typ dar, weshalb Struct auch noch das Interface Type "implementiert".

Strukturen: Auflösen von Namen

class Struct(Scope, Symbol, Type):
    def resolveMember(name):
        return symbols[name]

=> Auflösen von "a.b" (im Listener in exitMember()):

• a im "normalen" Modus mit resolve() über den aktuellen Scope
• Typ von a ist Struct mit Verweis auf den eigenen Scope
• b nur innerhalb des Struct-Scopes mit resolveMember()

In der Grammatik würde es eine Regel member geben, die auf eine Struktur der Art ID.ID anspricht (d.h. eigentlich den Teil .ID), und entsprechend zu Methoden enterMember() und exitMember() im Listener führt.

Das Symbol für a hat als type-Attribut eine Referenz auf die Struct, die ja einen eigenen Scope hat (symbols-Map). Darin muss dann b aufgelöst werden.

Klassen

class A {
public:
    int x;
    void foo() { ; }
};
class B : public A {
public
    int y;
    void foo() {
        int z = x+y;
    }
};

Klassen: Erweiterung der Symbole und Scopes

Quelle: Eigene Modellierung nach einer Idee in [Parr2010, p. 167]

Bei Klassen kommt in den Tabellen ein weiterer Pointer parentClazz auf die Elternklasse hinzu (in der Superklasse ist der Wert None).

Klassen: Auflösen von Namen

class Clazz(Struct):
    Clazz parentClazz   # None if base class

    def resolve(name):
        # do we know "name" here?
        if symbols[name]: return symbols[name]
        # NEW: if not here, check any parent class ...
        if parentClazz and parentClazz.resolve(name): return parentClazz.resolve(name)
        else:
            # ... or enclosing scope if base class
            if enclosingScope: return enclosingScope.resolve(name)
            else: return None     # not found

    def resolveMember(name):
        if symbols[name]: return symbols[name]
        # NEW: check parent class
        if parentClazz: return parentClazz.resolveMember(name)
        else: return None

Quelle: Eigene Implementierung nach einer Idee in [Parr2010, p. 172]

Hinweis: Die obige Implementierungsskizze soll vor allem das Prinzip demonstrieren - sie ist aus Gründen der Lesbarkeit nicht besonders effizient: beispielsweise wird parentClazz.resolve(name) mehrfach evaluiert ...

Beim Auflösen von Attributen oder Methoden muss zunächst in der Klasse selbst gesucht werden, anschließend in der Elternklasse.

Beispiel (mit den obigen Klassen A und B):

B foo;
foo.x = 42;

Hier wird analog zu den Structs zuerst foo mit resolve() im lokalen Scope aufgelöst. Der Typ des Symbols foo ist ein Clazz, was zugleich ein Scope ist. In diesem Scope wird nun mit resolveMember() nach dem Symbol x gesucht. Falls es hier nicht gefunden werden kann, wird in der Elternklasse (sofern vorhanden) weiter mitresolveMember() gesucht.

Die normale Namensauflösung wird ebenfalls erweitert um die Auflösung in der Elternklasse.

Beispiel:

int wuppie;
class A {
public:
    int x;
    void foo() { ; }
};
class B : public A {
public
    int y;
    void foo() {
        int z = x+y+wuppie;
    }
};

Hier würde wuppie als Symbol im globalen Scope definiert werden. Beim Verarbeiten von int z = x+y+wuppie; würde mit resolve() nach wuppie gesucht: Zuerst im lokalen Scope unterhalb der Funktion, dann im Funktions-Scope, dann im Klassen-Scope von B. Hier sucht resolve() auch zunächst lokal, geht dann aber die Vererbungshierarchie entlang (sofern wie hier vorhanden). Erst in der Superklasse (wenn der parentClazz-Zeiger None ist), löst resolve() wieder normal auf und sucht um umgebenden Scope. Auf diese Weise kann man wie gezeigt in Klassen (Methoden) auf globale Variablen verweisen ...

Anmerkung: Durch dieses Vorgehen wird im Prinzip in Methoden aus dem Zugriff auf ein Feld x implizit ein this.x aufgelöst, wobei this die Klasse auflöst und x als Attribut darin.

Wrap-Up

• Symboltabellen: Verwaltung von Symbolen und Typen (Informationen über Bezeichner)

• Strukturen und Klassen bilden eigenen Scope

• Strukturen/Klassen lösen etwas anders auf: Zugriff auf Attribute und Methoden

package a.b;

import u.Y;

class X extends Y {
    int f(int x) {
        int x,y;
        { int x; x - y + 1; }
        x = y + 1;
    }
}

class Z {
    class W extends X {
        int x;
        void foo() { f(34); }
    }
    int x,z;
    int f(int x) {
        int y;
        y = x;
        z = x;
    }
}
